Install Mikrotik di Komputer Virtual

Berikut contoh instalasi Mikrotik sebagai web proxy dan router di Warnet menggunakan Komputer Virtual.

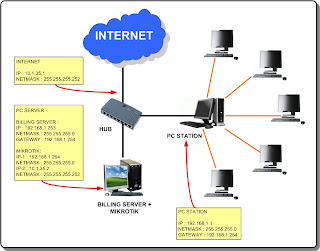

Alokasi IP dari Provider Internet :

- IP Address : 10.1.35.1

- Netmask : 255.255.255.252

- DNS 1 : 21.65.83.100

- DNS 2 : 21.65.100.83

Alokasi IP LAN : 192.168.1.0 / 24

Tahapan Awal :

• Install Virtual PC di Komputer Billing Server, Virtual PC bisa di download di webnya microsoft

• Setting IP Komputer Billing sebagai berikut :

1. 1. IP Address : 192.168.1.253

   2. Netmask : 255.255.255.0

   3. Gateway : 192.168.1.254

   4. DNS 1 : 21.65.83.100

   5. DNS 2 : 21.65.100.83



2. Setting IP PC Station sebagai berikut :

1. 1. IP Address : 192.168.1.1

   2. Netmask : 255.255.255.0

   3. Gateway : 192.168.1.254

   4. DNS 1 : 21.65.83.100

   5. DNS 2 : 21.65.100.83


Setelah berhasil instalasi virtual PC, selanjutnya instalasi dan setting mikrotik :

• Download file iso Mikrotik di web Mikrotik Indonesia

• Aktifkan aplikasi virtual PC, setup virtu al PC baru dg type Linux atau sejenis, setting RAM menjadi 128 - 512 MB (tergantung besarnya RAM yg terpasang di Komputer Billing, beri nama Mikrotik

• Jalankan virtul pc Mikrotik dan arahkan CD ke file iso Mikrotik yang sudah di simpan di harddisk


• Setelah proses booting selesai, muncul pilihan paket-paket yang akan diinstall.


Pilih paket-paket berik ut :

• • System

  • Dhcp

  • Advanced-tools

  • Routerboard

  • Routing-test

  • User-manager

  • Webproxy-test

  • Sycurity

  • Synchronous

• Setelah memilih paket yang akan diinstal, tekan tombol 'i', setalah itu tekan tombol 'y', lalu tekan tombol 'y' lagi untuk melanjutkan instalasi


• Proses instalasi mikrotik


• Proses instala si selesai, te kan enter untuk reboot virtual PC


• Jika proses instalasi sudah berhasil, maka akan muncul tampilan login Mikrotik. Masuk kan username : admin dan password dibiarkan kosong.

• Konfigurasi IP Mikrotik


• • ip address add interf ace=ether1 address=192.168.1.254/24


  • ip address add interface=ether1 address=10.1.35.2/30


• Setting default gateway

• • ip route add gateway=10.1.35.1


• Setting DNS
• • ip dns set primary-dns=21.65.83.100


  • ip dns set secondary-dns=21.65.100.83


• Setting NAT, agar computer client bisa terkoneksi ke internet
• • Ip firewall nat add chain=srcnat src-address=192.168.1.0/24 action=masquerade


• Setting mikrotik via Winbox, winbox dapat di download di web Mikrotik Indonesia

• Jalankan Winbox di Komputer Billing

• Isi Connect to : 192.168.1.254, login : admin dan password biarkan kosong


• Jika login berhasil, akan muncul tampilan berikut :


• Untuk setting web proxy, klik IP --> Proxy


• Klik Setting

• • Centang "enabled"
  • Isi port : 8080
  • Isi Maximum Disk Cache Size : 100000000 atau pilih "unlimited"
  • Centang Cache Only On Disk
  • Klik OK
• Setting tambahan untuk web proxy :

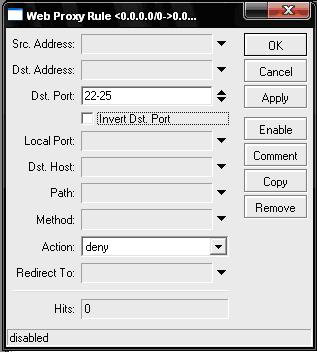

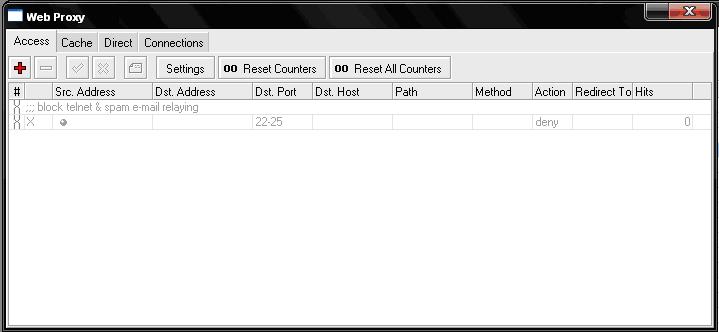

  • Blok telnet, ssh, dan spam-email relaying. Caranya klik IPà Proxy, pada tab "access" tekan tombol '+' untuk menambah aturan web proxy, isi seperti gambar dibawah:


• Untuk mencegah web proxy digunakan oleh orang lain (open proxy), klik tab "chace" kemudian tekan tombol '+' untuk menambah aturan, isi seperti gambar dibawah:


• Menambah NAT untuk mengarahkan client ke web proxy, klik "new terminal" kemudian masukkan command berikut :
• • ip firewall nat add chain=dstnat protocol=tcp dst-port=3128 action=redirect to-ports=8080
  • ip firewall nat add chain=dstnat protocol=tcp dst-port=80 action=redirect to-ports=8080
  • ip firewall nat add chain=dstnat protocol=tcp dst-port=8080 action=redirect to-ports=8080

Setting mikrotik sudah selesai, sekarang tinggal coba test internet di Komputer Billing dan Client. Selamat mencoba dan semoga bermanfaat..
